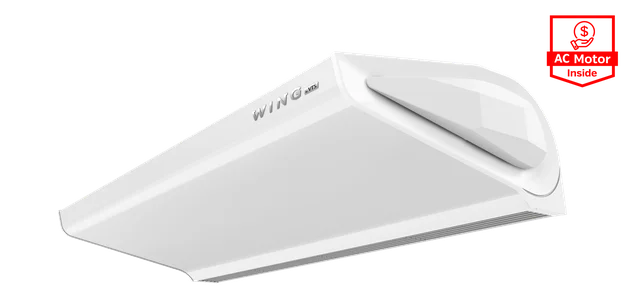

WING E100 AC : Воздушные завесы с электрическим нагревом

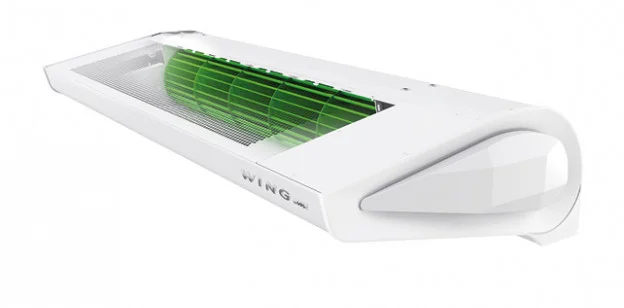

Воздушно тепловые завесы WING - это новое поколение оборудования, созданного на основе союза легкости форм и элегантности, которые характерны для крыла планера. Компактный малогабаритный корпус с обтекаемой формой крыла, кажется, плывет по воздуху. Элементы корпуса в форме граней бриллианта скрывают великолепное содержимое в инновационном оборудовании, устанавливая новые стандарты для воздушных завес. WING сочетает в себе уникальный дизайн и превосходную эффективность, полностью изменяя привычные представления о традиционных воздушных завесах.


САМАЯ ТИХАЯ ЗАВЕСА НА РЫНКЕ

КАЧЕСТВО И БЕЗОПАСНОСТЬ

ГАРАНТИЯ LIFETIME+



Технические характеристики:

Завесы Wing II с двигателем AC
Модель	E100 AC	E150 AC	E200 AC
Источник тепла	Электричество	Электричество	Электричество
Макс. ширина двери (1 завеса)	1 м	1,5 м	2 м
Макс. высота двери (длина вертикальной струи)	3,7 м	3,7 м	3,7 м
Макс. расход воздуха	1850 м3/ч	3150 м3/ч	4500 м3/ч
Диапазон тепловой мощности	2 или 4/6 кВт	8-12 кВт	10-15 кВт
Напряжение питания	~230 / 1 / 50 на 2 кВт ~400 / 3 / 50 на 4-6 кВт	~400 В / 3ф / 50 Гц	~400 В / 3ф / 50 Гц
Мощность двигателя	0,235 кВт	0,375 кВт	0,580 кВт
Номинальный ток	1,2 А	1,7 А	2,46 А
Масса	20 кг	26 кг	33,3 кг
Класс защиты двигателя IP	IP 20 (Защищен от твердых частиц более сантиметра. Прибор предназначен для сухих помещений).

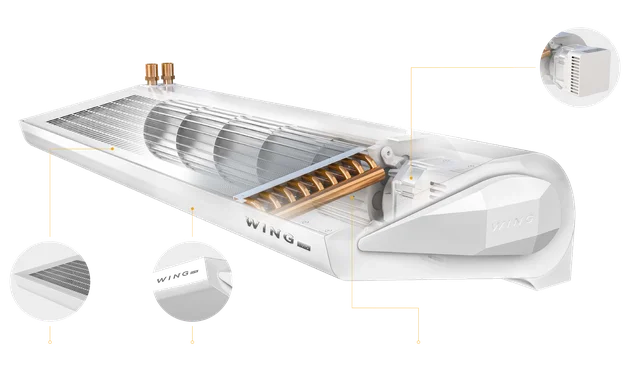

Высокая тепловая мощность завесы, достигается благодаря большой площади теплообменника. Увеличенная площадь воздухозаборной решетки и распределение нагревательной мощности, позволяет создать равномерный поток воздуха с низким уровнем шума, тем самым повышая КПД, используя в полной мере мощность теплообменника. Электронное регулирование мощности двигателя и расхода воздуха позволяет легко настроить завесу под индивидуальные параметры дверного проема и акустические требования объекта. Корпус завесы Wing состоит и оцинкованного металла и покрыт порошковой краской, данное решение обеспечивает многолетнюю защиту корпуса от коррозии и неизменную эстетичность. Воздушные завесы WING могут быть установлены в горизонтальном или вертикальном положении. Благодаря малой высоте корпуса и расположению решетки забора воздуха под наклоном, завеса может быть установлена в очень ограниченном пространстве над дверью, без ущерба для производительности.

• Конструкция завесы характеризуется равномерным потоком воздуха и низким уровнем шума, который передается в окружающее пространство.
• Увеличенная площадь воздухозаборной решетки позволяет в полной мере использовать мощность теплообменника.
• Специальная конструкция лопаток вентилятора обеспечивает увеличение длины струи воздуха на 20% по сравнению с традиционными решениями.
• Электронное регулирование мощности электродвигателя и расхода воздуха позволяет легко настроить завесу для защиты дверного проема и к акустическим требованиям объекта.

Экономия электроэнергия: Современная конструкция двигателя и вентилятора обеспечивают экономию электроэнергии до 40% по сравнению с традиционными техническими решениями Простая очистка оборудования: Благодаря оптимизации воздухозаборной части завесы ее очистка удобна и не требует демонтажа элементов корпуса, что гарантирует сохранение чистоты внутренних элементов. Корпус из стали с высокотемпературным гальваническим покрытием: Двойная защита (слой цинка + порошковая окраска) обеспечивает многолетнюю защиту от коррозии и неизменную эстетичность. Высокая производительность: Высокая тепловая мощность достигнута благодаря использованию нагревателя с большой площадью теплообмена, через который равномерно проходит воздушный поток.

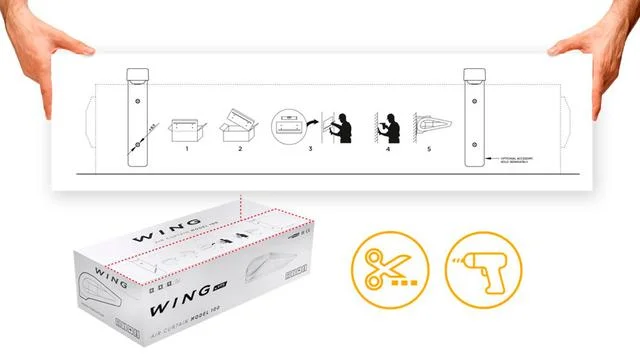

На каждой упаковке воздушных завес WING нанесен шаблон, который позволяет сделать разметку отверстий и нанести линии выравнивания при монтаже воздушной завесы. Достаточно отрезать шаблон с верхней части коробки и можно приступать к монтажу.

Максимальная высота монтажа 4 м*. Минимальное расстояние монтажа воздушной завесы от потолка - 30 см.

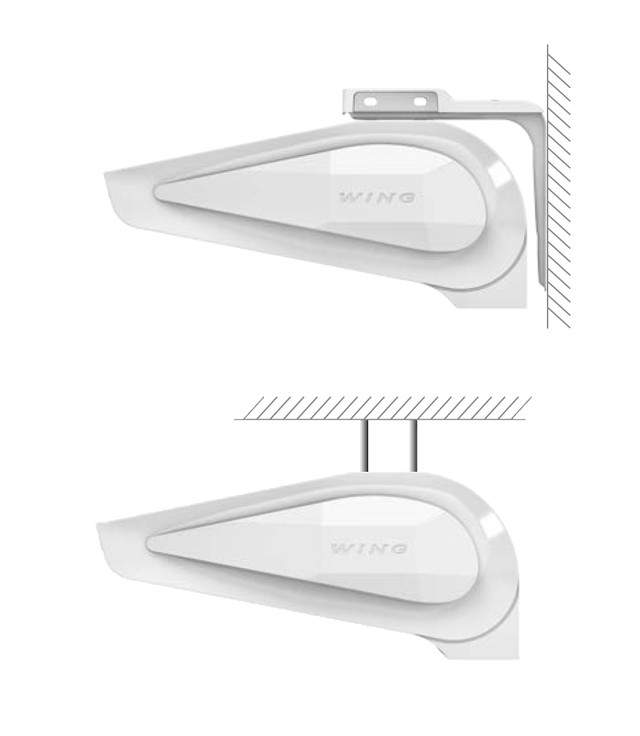

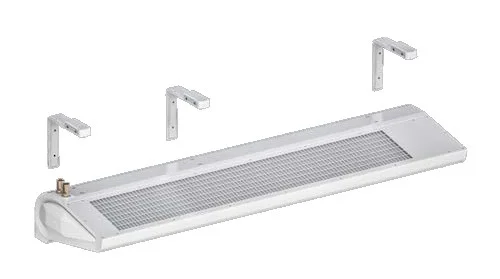

Монтаж завес возможно осуществить как с помощью специального комплекта кронштейнов на стену, так и на монтажные шпильки к потолку.

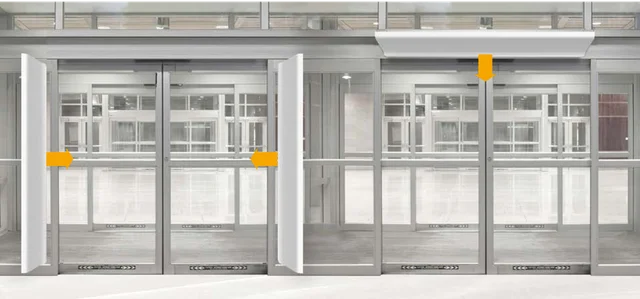

Воздушные завесы WING могут быть установлены в горизонтальном или вертикальном положении. Благодаря конструкции, небольшой высоте корпуса, а также возможности забора воздуха под наклоном, завесы можно устанавливать в ограниченном пространстве над дверными проемами, и такой способ не повлияет на эффективность.

Горизонтальный монтаж:

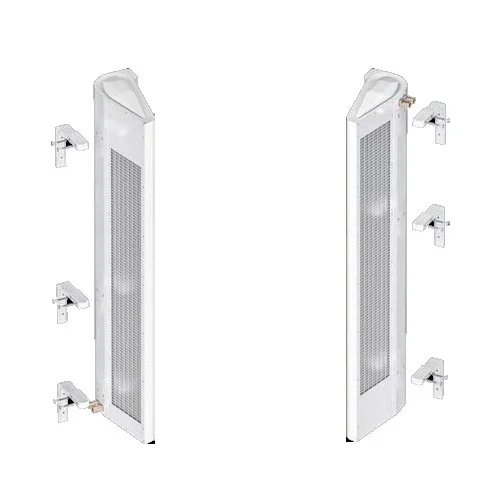

Вертикальный монтаж:

Для вертикального монтажа используйте болты M8x70. В зависимости от типоразмера завесы
используем комплект монтажных креплений, 2 шт. для Wing 100 или 3 шт. для Wing 150 и 200. Кронштейны необходимо прикрутить болтами, используя плоские шайбы и резьбовые втулки на верхней части корпуса завесы. Следует соблюдать минимальное расстояние - 10 см от уровня пола для обеспечения доступа к сливной пробке теплообменника, а также доступу к клеммной колодке.

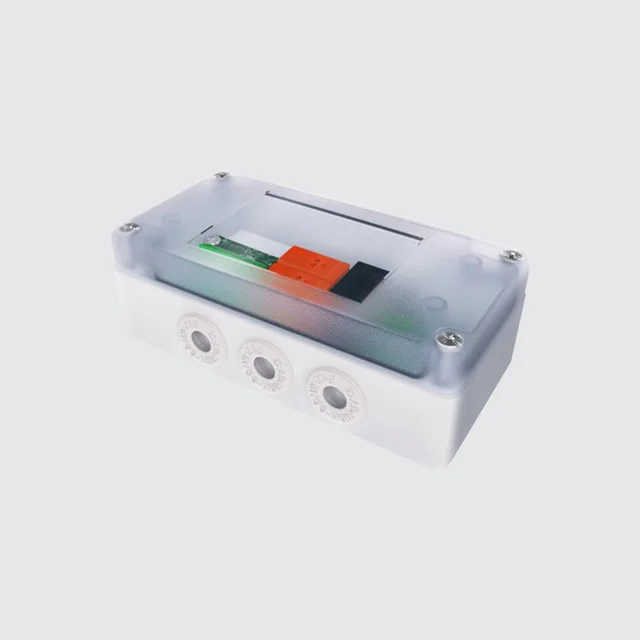

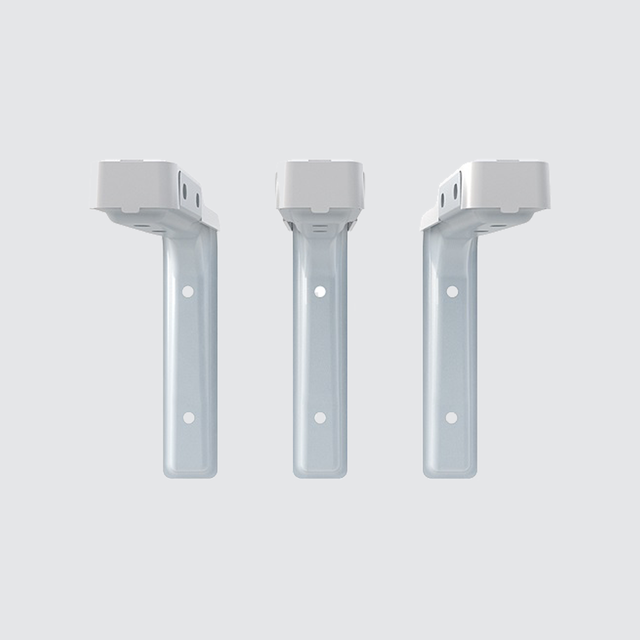

Настенный пульт Wing AC 1-4-0101-0438	Адаптер дверного датчика 1 1-4-0101-0578	Hабор креплений 1-4-2801-03183
